Calcul moteur volet roulant : puissance, poids tablier, couple

Utilisez ce calcul moteur volet roulant pour estimer rapidement la puissance nécessaire selon la hauteur, la largeur et le matériau de votre tablier. En quelques secondes, vous obtenez le poids estimé du tablier, le couple recommandé en Nm et une orientation simple pour choisir le moteur le plus adapté.

Cet outil vous aide à éviter un moteur sous-dimensionné, qui fatigue plus vite, ou un moteur surdimensionné, souvent inutile pour un volet standard. Si votre résultat tombe entre deux couples, retenez toujours la valeur supérieure.

Calculatrice de puissance moteur volet roulant

Renseignez les dimensions de votre tablier et choisissez son matériau pour calculer automatiquement le poids estimé et le couple moteur recommandé.

La calculatrice prend en compte :

  • la hauteur du tablier
  • la largeur du tablier
  • le matériau du volet roulant
  • une marge pour la partie enroulée dans le coffre

Une fois les données saisies, vous obtenez :

  • la surface estimée du tablier
  • le poids estimé en kg
  • le couple moteur recommandé en Nm
  • un repère simple pour choisir le moteur immédiatement supérieur

Calculateur moteur de volet roulant

Méthode rapide : surface, poids, couple estimé. Choisissez toujours le couple supérieur.

m
m
kg/m²
+0.20 m ajouté pour la partie en coffre
Voir la méthode de calcul
1. Surface du tablier en m² = (hauteur + 0.20) × largeur.
2. Poids du tablier en kg = surface × poids du matériau au m².
3. Couple approximatif requis = poids ÷ 2, en N·m. Choisir toujours la valeur supérieure disponible.

Résultats

Surface du tablier
0.00 m²
Poids estimé
0.00 kg
Couple estimé
0.00 N·m
Recommandation
0 N·m ou plus
Astuce : si le couple calculé tombe entre deux valeurs, prenez toujours la valeur supérieure.
Remarque : l'industrie parle de couple moteur en N·m. La règle rapide poids ÷ 2 donne une estimation pratique. Pour un choix définitif, tenir compte des spécificités du projet : dimensions hors standard, tabliers très lourds, axe, frottements, butées, sécurité, etc.

Comment calculer la puissance d'un moteur de volet roulant ?

Le dimensionnement d'un moteur de volet roulant dépend d'abord du poids du tablier. Plus le tablier est grand et lourd, plus le moteur doit fournir de couple pour enrouler et dérouler le volet correctement.

La méthode la plus simple consiste à :

  • calculer la surface du tablier
  • estimer son poids selon le matériau
  • convertir ce poids en besoin de couple moteur

Dans cette logique, la calculatrice ajoute une marge de hauteur pour tenir compte de la partie du tablier qui s'enroule dans le coffre. Cela permet d'obtenir une estimation plus réaliste qu'un simple calcul hauteur x largeur.

Calcul du poids du tablier : PVC, alu, bois, acier

Le matériau du volet roulant change directement le poids du tablier, donc la puissance moteur nécessaire.

À dimensions égales :

  • un tablier PVC est généralement plus léger
  • un tablier aluminium offre un bon compromis entre rigidité et poids
  • un tablier bois est plus lourd
  • un tablier acier fait partie des configurations les plus exigeantes

C'est pour cette raison qu'un même volet de mêmes dimensions ne demandera pas le même moteur selon son matériau. Le calcul du poids du tablier est donc une étape indispensable avant de choisir un moteur 10 Nm, 15 Nm, 20 Nm, 35 Nm ou 50 Nm.

Tableau indicatif de correspondance moteur volet roulant

Voici un repère simple pour interpréter le résultat du calculateur :

Couple moteur Type de volet
jusqu'à 10 Nm petits volets roulants légers
jusqu'à 15 Nm volets roulants de taille courante
jusqu'à 20 Nm volets plus larges ou plus lourds
jusqu'à 35 Nm grandes dimensions ou tabliers plus denses
jusqu'à 50 Nm grands volets, baies vitrées ou configurations lourdes

Ce tableau reste indicatif. En cas d'hésitation entre deux niveaux de couple, choisissez toujours le moteur supérieur.

Quel moteur choisir selon votre résultat ?

Exemples :

  • si le calcul indique 9 Nm, choisissez un moteur 10 Nm
  • si le calcul indique 12 Nm, choisissez un moteur 15 Nm
  • si le calcul indique 18 Nm, choisissez un moteur 20 Nm
  • si le calcul indique 31 Nm, choisissez un moteur 35 Nm

Cette marge de sécurité permet de préserver le moteur dans le temps et d’éviter les problèmes liés à un volet roulant trop lourd pour la puissance installée.

Pour passer à l’étape suivante, vous pouvez consulter nos moteurs filaires :

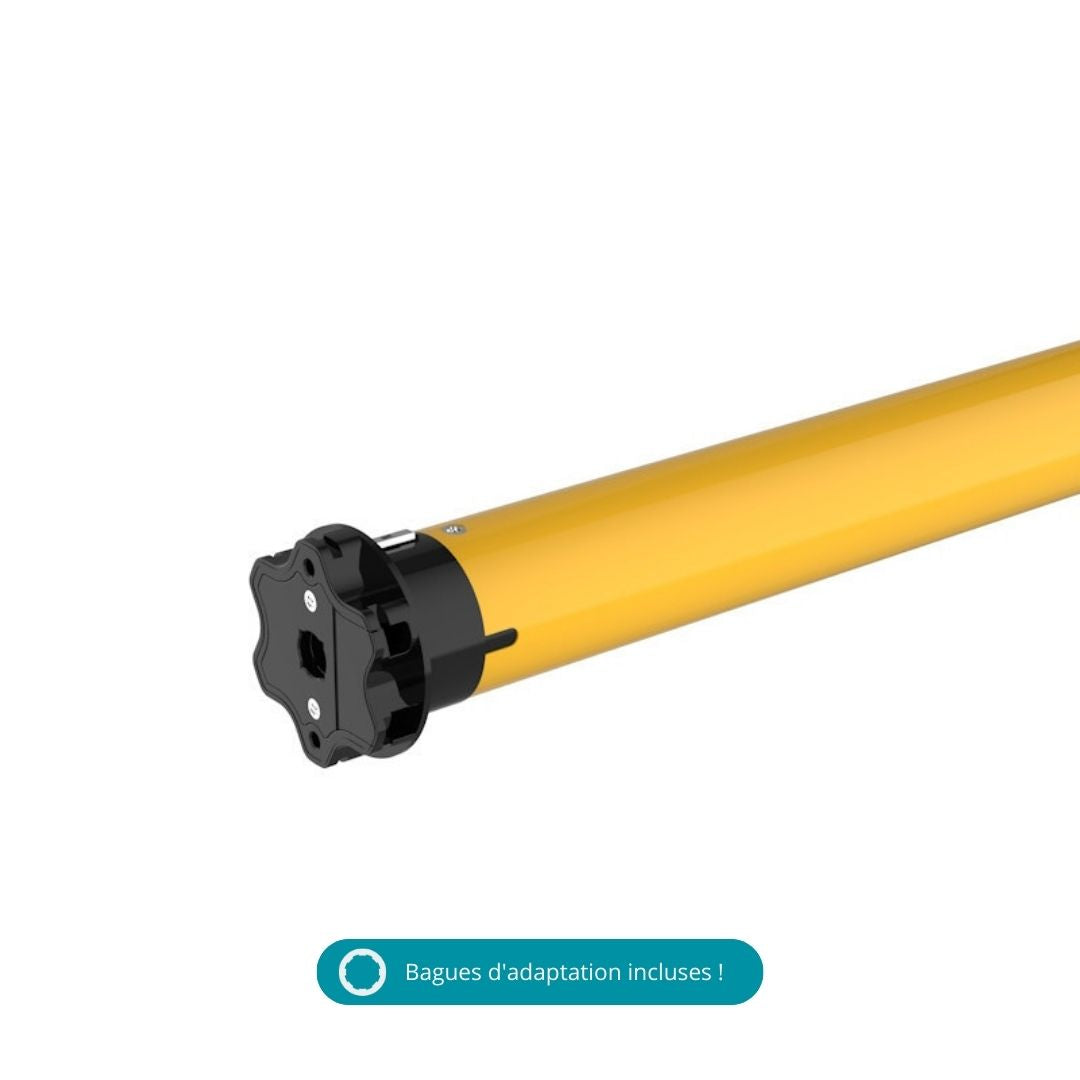

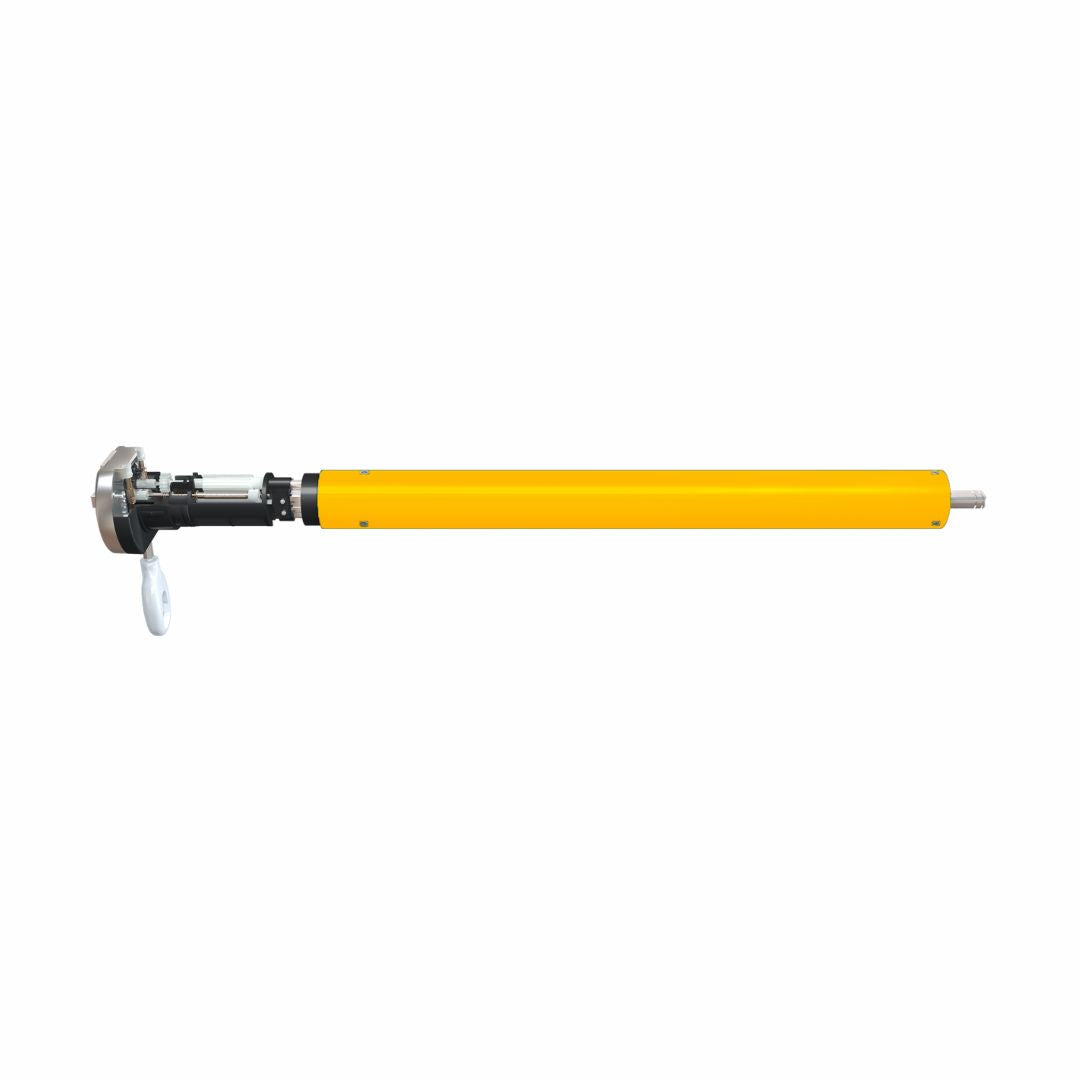

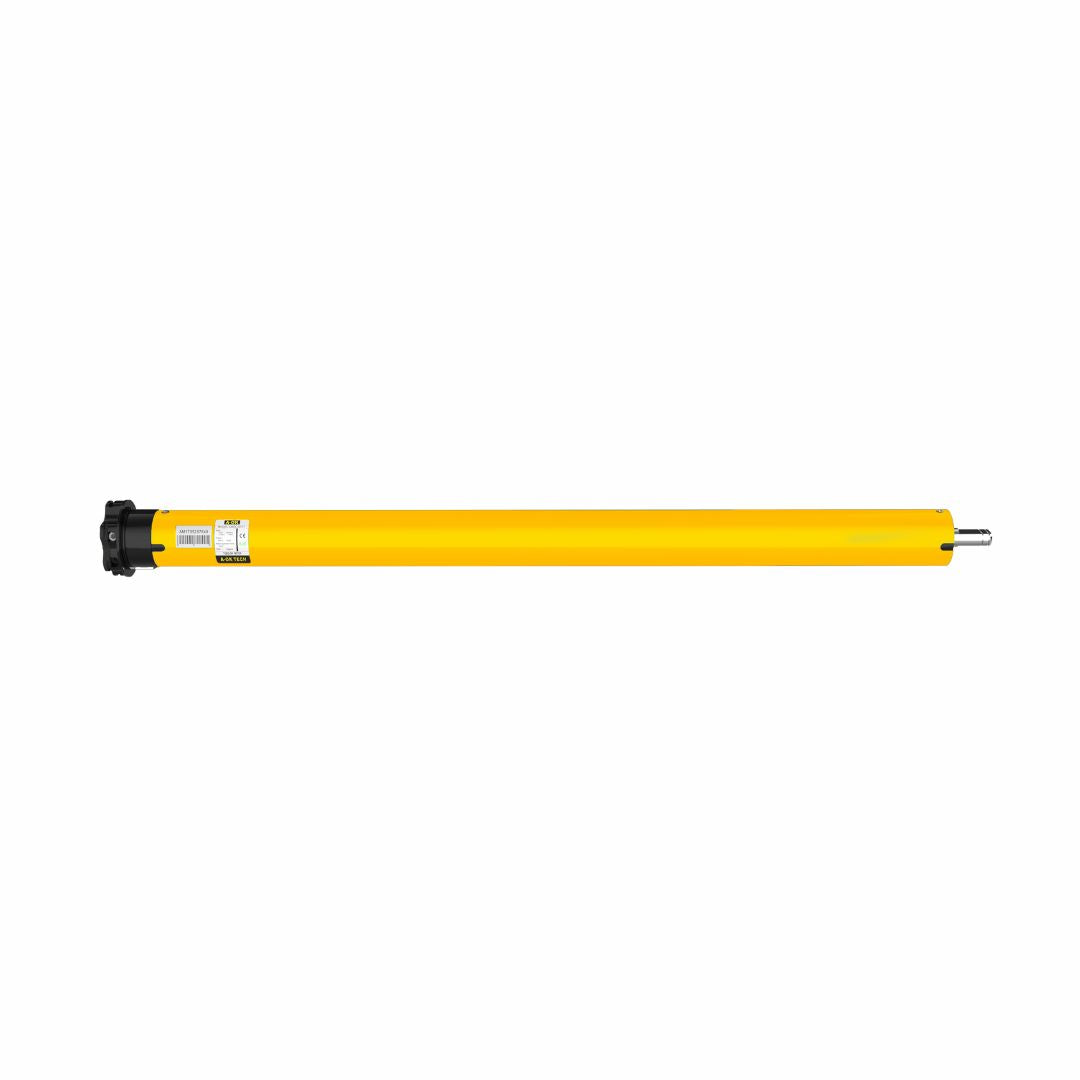

Moteur filaire pour volet roulant - 35 Nm diamètre 45mm

Moteur filaire pour volet roulant - 35 Nm diamètre 45mm

117,50 €

Moteur filaire pour volet roulant - 35 Nm diamètre 45mm

117,50 €

Cas particuliers à prendre en compte

Certaines installations demandent plus de vigilance que le calcul standard :

  • baie vitrée avec grand tablier
  • volet roulant ancien avec frottements
  • axe ou tube non standard
  • tablier renforcé ou plus lourd que la moyenne
  • conditions d’usage intensives

Dans ces cas, le calculateur donne une excellente base de départ, mais il peut être utile de prévoir une marge supplémentaire ou de vérifier la configuration complète avant achat.

FAQ
Comment calculer la puissance d’un moteur de volet roulant ?

La puissance d’un moteur de volet roulant se détermine à partir du poids du tablier. Il faut prendre en compte la hauteur, la largeur, le matériau et convertir le résultat en couple moteur exprimé en Nm.
Comment calculer le poids d’un tablier de volet roulant ?

Le poids du tablier se calcule à partir de sa surface et du poids moyen du matériau au m². Un tablier PVC, aluminium, bois ou acier n’a pas la même densité, ce qui change directement le résultat final.
Quel couple moteur choisir pour un volet roulant ?

Le bon couple dépend du résultat du calcul. En pratique, il faut toujours choisir le couple immédiatement supérieur à l’estimation obtenue pour garder une marge de sécurité.
Faut-il toujours prendre le couple supérieur ?

Oui, si votre résultat tombe entre deux valeurs standard. Cela évite de sous-dimensionner le moteur et améliore la durabilité de l’installation.
Le calcul est-il valable pour un volet roulant aluminium ou PVC ?

Oui. Le calculateur tient compte du matériau du tablier pour fournir une estimation plus juste. Le poids d’un volet roulant aluminium ou PVC n’est pas le même, donc le moteur recommandé peut changer.
Le calculateur suffit-il pour choisir définitivement un moteur ?

Le calculateur donne une base fiable pour la majorité des cas standards. Pour un grand volet, une baie vitrée, un tablier lourd ou une configuration particulière, il faut aussi vérifier les spécificités mécaniques de l’installation.

Aller plus loin

Pour choisir le bon modèle après votre calcul, consultez notre sélection de moteurs filaires pour volets roulants. Si vous avez déjà votre couple recommandé, vous pouvez comparer directement les modèles 10 Nm, 15 Nm, 20 Nm, 35 Nm et 50 Nm. Et si vous préparez la pose, retrouvez aussi nos guides d'installation Darwin.
